微粒子可視化 Fine Particle Visualization1

微粒子可視化

Fine Particle Visualization

尋找問題的來源!!

降低環境及產品中Particle

公司:深圳市億天凈化技術有限公司

地址：深圳市南山區科研路9號比克科技大廈501-C室

全國熱線：400-888-7926 電話：0755-27799805 27340108

傳真：0755-27340782 網址： www.cozq.cn

前言

伴隨著現在制造技術的細微化，因?yàn)槲⒘Ｗ游廴径斐善焚|(zhì)低落的問題層出不窮，依照制造的過程，從上游到下游都可看見此問題。目前普通使用的方法僅能檢測微粒子的數量及大小，并無法得知來源，因此新研發了能夠?qū)F(xiàn)場產生的現象轉換成影像，開發了空氣中以及液體浮游粒子可視化的系統，可第一時間將現場的情報資料轉換成影像畫面。

微粒子可視化技術

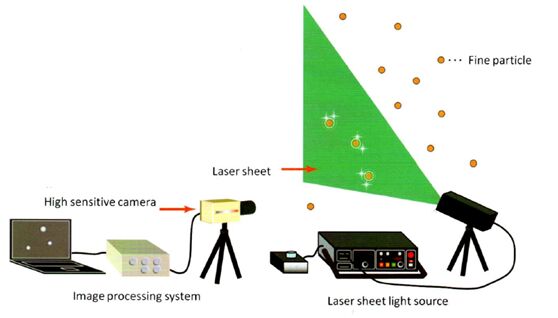

利用雷射光照射微粒子后產生微弱散射光后被高感度鏡頭捕捉，傳輸至電腦進行影像處理后轉換成影片顯示出來。

現行系統的特長

可看見即時散布微粒子的靜態及動態影像、比微粒子計數器有較寬廣的量測范圍。可利用系統取得超闊動態影像范圍-從細微的粒子到較粗大的粒子。

產品特色：

運用高感度攝影機

1、最高規格型號：

ESKY-TP-H ：于暗房中可看至0.1um懸浮粒子，即使在一般環境燈光下仍舊可觀看到微小粒子。

2、可視化范圍：

例如：室內環境中揚起之微粒子、機器缺口及人類打噴嚏等…藉由可視化皆可察看。

3、近距離觀察主體：

人類無法靠近或深入的機臺內部及真空狀態，微粒子可視化糸統可透過機臺 的View port觀測至內部的情況。

上部圖片是一個正常拍攝到的圖像，而下部圖像為使用可視化系統所產生的畫面，在日常環境中使用肉眼檢測幾乎是沒有灰塵的，但影像告訴我們，當我們走路時有這么多粉塵揚起。

ESKY-TP-H

這款型號在微粒子可視化系統中是擁有最高等級的靈敏度。在暗房的測試環境中，它可成功地檢測到0.1 um微粒子。另搭配了 2.5W高功率輸出的532nm綠色雷射光光源，它具有廣泛的應用，包括空氣流動、細微顆粒和粗大顆粒的可視化。此Type結合高感光攝影鏡頭與廣視角來捕捉細小顆粒，看到環境中肉眼無法觀察到現象。

ESKY-TP-CCD

此款綠光雷射為波長532nm，相較於ESKY-TP-H為較低的輸出功率，而Camera 的尺寸也相對縮小許多，增加了空間節省和易於操作的特點。ESKY-TP-CCD是項非常良好的產品，不僅輕巧且針對於黑色背景的清晰度也非常高。
